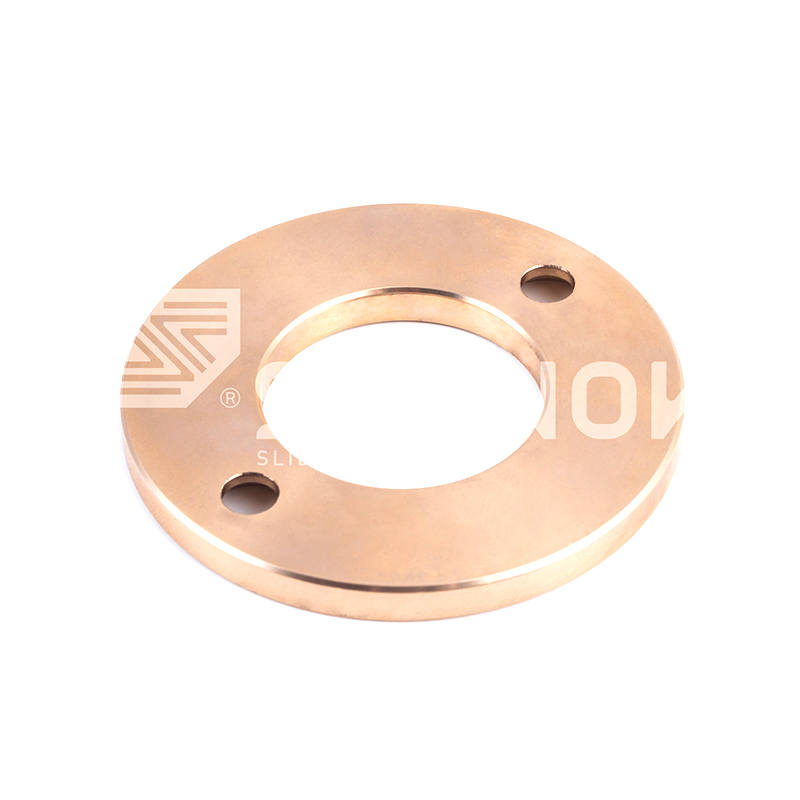

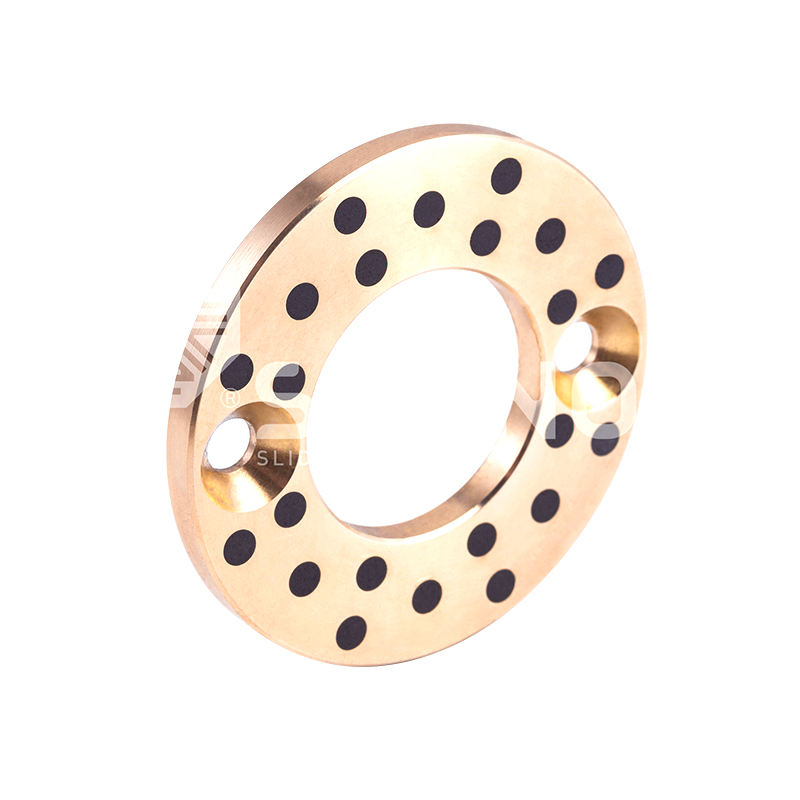

JTW Solid Lubricant Graphite Oljefritt Brons Axialbricka Lager
  • JTW Solid Lubricant Graphite Oljefritt Brons Axialbricka Lager
  • JTW Solid Lubricant Graphite Oljefritt Brons Axialbricka Lager
  • JTW Solid Lubricant Graphite Oljefritt Brons Axialbricka Lager

JTW Solid Lubricant Graphite Oljefritt Brons Axialbricka Lager

Produktbeskrivning:

JTW Solid Lubricant Graphite Oljefritt Brons Axialbricka Lager är designad för tuffa arbetsmiljöer som kräver oljefri smörjning. Den använder grafitfast smörjmedel och kopparlegeringsmaterial för att säkerställa slitstyrka och stabilitet under hög belastning, låg hastighet eller inga smörjförhållanden. Grafitfast smörjteknik kan effektivt minska friktionen och förlänga livslängden och är särskilt lämplig för applikationer inom tunga maskiner, flyg, metallurgi, gruvindustri och andra industrier. Kopparlegeringssubstratet för JTW-lager har korrosionsbeständighet och värmeledningsförmåga. Den oljefria smörjdesignen minskar underhållskraven för traditionella smörjmedel.

Kontakta oss
Tidigare：JFBB Metriska självsmörjande oljefria grafitflänslagerbussningar
Nästa：JGB högtemperatur mässing oljefri ejektorstyrlager

Produktbeskrivning

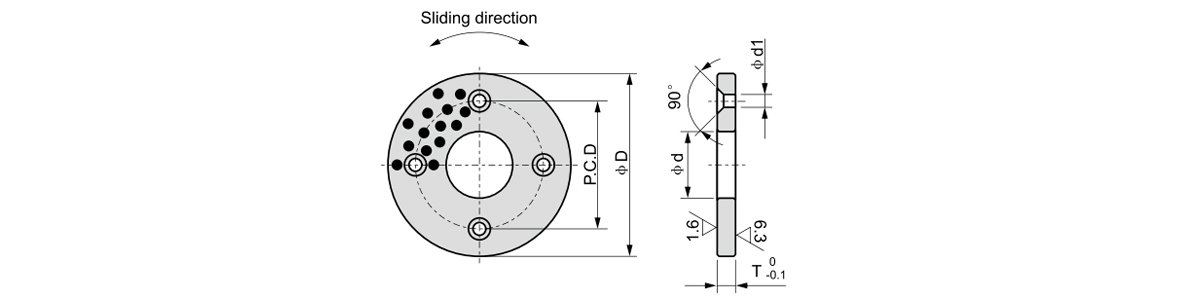

Standard Nej. I.D. ф d 0.D.фD Tjocklek Skruv Hål
P.C.D Nummer av Hål Platt Huvud Skruv d1
JTW-0603 6.2 0.2
0.1










0.3
0.1 		25 3 0
-0,1 		15 2 M3 3.5
JTW-0803 8.2 28 18
JTW-1003 10.2 30 20
JTW-1203 12.2 40 28
JTW-1203N 12.2 Utan skruvhål med platt huvud
JTW-1303 13.2 28 2 M3 3.5
JTW-1403 14.2
JTW-1503 15.2 50 35
JTW-1603 16.2
JTW-1603N 16.2 Utan skruvhål med platt huvud
JTW-1803 18.2 35 2 M3 3.5
JTW-2005 20.2 5 M5 6
JTW-2505 25.2 55 40
JTW-3005 30.2 60 45
JTW-3505 35.2 70 50
JTW-4007 40.2 80 7 60 M6 7
JTW-4507 45.2 90 70
JTW-5008 50.3 100 8 75 4
JTW-5508 55.3 110 85
JTW-6008 60.3 120 90 M8 9
JTW-6508 65.3 125 95
JTW-7010 70.3 130 10 100
JTW-7510 75.3 140 110
JTW-8010 80.3 150 120
JTW-9010 90.5 170 140 M10 11
JTW-10010 100.5 190 160
JTW-12010 120.5 200 175

Produktintroduktion

Thrust Bricka Series | Oljefri grafitsmörjning

JTW Solid Lubricant Graphite Oljefritt Brons Axialbricka Lager

Axialbelastning: 80 N/mm² Max
Hastighet: 0,35 m/s Kontinuerlig
Material: CuSn8 brons
1
Produktarkitektur
JTW-axialbrickan är en platt ringformig lagerkomponent utformad för att hantera axiella tryckbelastningar i roterande eller oscillerande enheter. Grafitfasta smörjmedelspluggar förs in radiellt i bronssubstratet med lika vinkelavstånd. Brickaytan ger ett gränssnitt med låg friktion mellan roterande axelskuldror och stationära hus. Denna oljefria konfiguration eliminerar fettkanaler och smörjportar, vilket minskar den mekaniska komplexiteten vid tryckbelastningstillämpningar.
2
Grafitfördelningsmönster
Smörjmedelsinsatser upptar 18 till 22 procent av brickans ytarea. Grafitkvalitet EG-98 hålls mekaniskt kvar genom laxstjärtspår bearbetade i bronsytan. När brickan roterar mot en yta av härdat stål, överförs grafit till den passande ytan och bildar en kontinuerlig torr film. Skärdjupet varierar från 1,5 mm till 3,0 mm beroende på brickans tjocklek, vilket säkerställer smörjning under hela livslängden.
3
Thrust Face Geometri
Standardbrickor har en platt parallell yta med ytråhet Ra 0,8 mikrometer. Kantfasningar på 0,5 mm x 45 grader förhindrar gradbildning under hantering. Oljespår eller spiralmönster krävs inte på grund av den solida smörjmedelsmekanismen. Brickans planhet bibehålls inom 0,02 mm över hela diametern för jämn lastfördelning.

Tekniska specifikationer

Materialklass
CuSn8 (CW453K)
EN 1982-kompatibel
Hårdhetsområde
140-200 HB
Brinell skala
Kompressionsstyrka
420 N/mm²
Vid 1 procent deformation
Värmeledningsförmåga
52 W/m·K
Värmeavledning
Friktionskoefficient
0,08 - 0,14
Mot härdat stål
Gräns för slitage
0,04 mm / 1000 timmar
Vid nominell axiell belastning
Max PV-värde
1,0 N/mm²·m/s
Torr drift
Temperaturområde
-50°C till 160°C
Kontinuerlig tjänstgöring

Primära axiell belastningsapplikationer

Växellådans tryckbrickor
Vridbordslager
Hydrauliska motorändplattor
Skruvkompressor shims
Frigöringsmekanismer för koppling
Ventilspindelns tryckytor
Propelleraxelns tryckkragar
Tryck på bromssvängpunkterna
Installationsparametrar
  • Husets ythårdhet: 55 till 62 HRC rekommenderas
  • Ytfinish: Ra 0,2 till 0,4 mikrometer
  • Bricksätets planhet: 0,01 mm per 50 mm diameter
  • Inkörningsperiod: 30 minuter vid 50 procents nominell belastning
  • Axialt spel efter installation: 0,05 till 0,15 mm
  • Inget externt smörjmedel krävs under eller efter installationen
Prestandabegränsningar
  • Ej lämplig för kantbelastning över 5 graders snedställning
  • Undvik avbruten oljetillförsel om externt smörjmedel finns
  • Maximal oscillerande vinkel: 60 grader topp till topp
  • Grafitdamm kan samlas i slutna växellådor
  • Ej certifierad för dricksvatten eller livsmedelskontakt

Standard metriska dimensioner för tryckbricka

ISO 3547-3-kompatibel serie
Metrisk serie Mått i mm
Innerdiameter ID Ytterdiameter OD Tjocklek T Standardtolerans
10 24 2,0, 2,5, 3,0 ID H9 / OD h9
12 28 2,0, 2,5, 3,0, 4.0 ID H9 / OD h9
15 32 2,5, 3,0, 4,0 ID H9 / OD h9
18 38 2,5, 3,0, 4,0, 5.0 ID H9 / OD h9
20 42 3,0, 4,0, 5,0 ID H9 / OD h9
25 50 3,0, 4,0, 5,0, 6.0 ID H9 / OD h9
30 58 4,0, 5,0, 6,0, 8,0 ID H9 / OD h9
35 65 4,0, 5,0, 6,0, 8,0 ID H9 / OD h9
40 72 5,0, 6,0, 8,0, 10,0 ID H9 / OD h9
50 85 5,0, 6,0, 8,0, 10,0 ID H9 / OD h9
60 98 6,0, 8,0, 10,0, 12,0 ID H9 / OD h9
70 110 8,0, 10,0, 12,0 ID H9 / OD h9
80 125 8,0, 10,0, 12,0, 15.0 ID H9 / OD h9
100 150 10,0, 12,0, 15,0, 20,0 ID H9 / OD h9
Icke-standardiserade innerdiametrar från 8 mm till 200 mm tillgängliga. Segmenterade tryckbrickor för diametrar över 150 mm kan levereras som flera bågsegment.
FAQ
Vanliga tekniska frågor
JTW tryckbricka specifika förfrågningar från design- och underhållsingenjörer.
Kan JTW-brickan användas med en räfflad yta
Ja. Räfflade ytor hindrar inte prestandan. Grafitöverföringsfilm överbryggar mindre ojämnheter i ytan efter den första körningen på cirka 30 minuter.
Vad händer när grafitinsatserna slits helt
När grafitdjupet minskar under 0,5 mm kommer bronssubstratet i direkt kontakt med motytan. Friktionskoefficienten stiger till 0,25 till 0,35. Byt ut brickan innan grafitförbrukningen är fullständig för att förhindra skåror på motsidan.
Är flera brickor staplingsbara för högre lastkapacitet
Att stapla flera brickor rekommenderas inte. Lastfördelningen mellan staplade brickor blir ojämn. Använd en enkel bricka med större yta eller material av högre kvalitet för ökad tryckkapacitet.
Förvaringskrav för JTW-brickor
Förvaras i torr miljö mellan 5°C och 35°C. Relativ luftfuktighet under 65 procent. Undvik exponering för ozon, UV-strålning och kemiska ångor. Hållbarheten är 5 år under korrekta förvaringsförhållanden.
Slitageövervakning
Mät tjockleken på fyra punkter med 90 graders mellanrum. Byt ut när tjockleksminskningen överstiger 0,3 mm eller när grafitytan på ytan faller under 10 procent.
Material spårbarhet
Varje produktionssats inkluderar kemisk analyscertifikat enligt EN 10204 3.1. Hårdhetstestrapporter tillgängliga på begäran.
Anpassade ändringar
Oljehål, lokaliseringsflikar, delade konfigurationer och icke-cirkulära profiler tillgängliga för volymbeställningar. Minsta kvantitet gäller.
