Hem / Produkt / JDB fast smörjlager / JFB650 Metriskt oljefritt självsmörjande brons runt flänslager
grossist- JFB650 Metriskt oljefritt självsmörjande brons runt flänslager
JFB650 Metriskt oljefritt självsmörjande brons runt flänslager
  • JFB650 Metriskt oljefritt självsmörjande brons runt flänslager
  • JFB650 Metriskt oljefritt självsmörjande brons runt flänslager
  • JFB650 Metriskt oljefritt självsmörjande brons runt flänslager

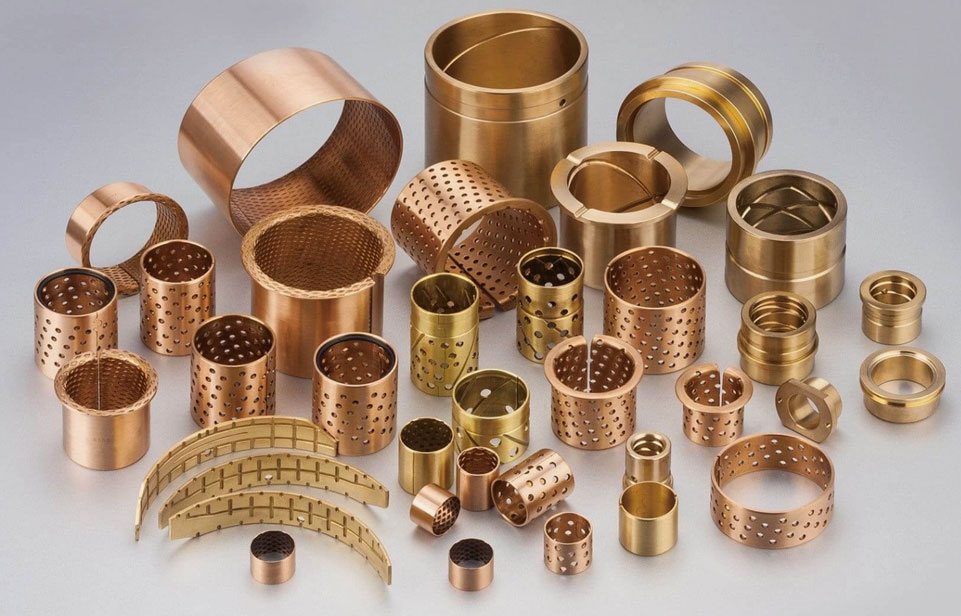

JFB650 Metriskt oljefritt självsmörjande brons runt flänslager

Produktbeskrivning:

JFB650 Metriskt oljefritt självsmörjande brons runt flänslager är ett oljefritt självsmörjande lager av bronslegering designat för applikationer som kräver hög slitstyrka och lång livslängd. Tillverkad av högkvalitativt kopparlegeringsmaterial, ytan har självsmörjande funktion, ingen extra smörjolja eller fett krävs, lämplig för användning under tuffa arbetsförhållanden. Den runda flänsdesignen ger extra fixeringsstabilitet och kan effektivt minska axiella belastningar. JFB650-lager är särskilt lämpliga för rörliga delar med hög belastning och låg hastighet i maskiner, bilar, elektricitet, gruvdrift och andra industriområden, och används ofta i transportutrustning, pumpar, fläktar och tunga maskiner.

Kontakta oss
Tidigare：JDB650 självsmörjande mässingsbussning oljefria lager
Nästa：JFBB Metriska självsmörjande oljefria grafitflänslagerbussningar

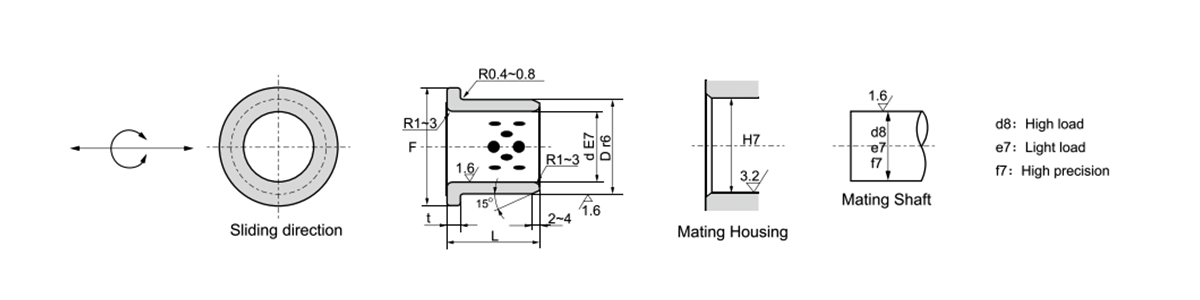

Produktbeskrivning

Innerdiameter F7
I.D.фd 		Ytterdiameter m6
0.D.фD 		Fläns L -0,1
-0,3 		I.D. Efter tryck-
Passande 		I.D.фd
фF t 10 12 15 17 18 20 23 25 30 35 40 50 60 67.5 80 100 120
6 0.032
0.020 		10 0.028
0.019 		16 2 0
-0,1 		0610 0612 0.016
0.004 		6
8 0.040
0.025 		12 20 0.021
0.006 		8
10 0.050
0.032 		14 0.034
0.023 		22 0810 0812 0815 10
12 18 0.041
0.028 		25 3 1010 1012 1015 1017 1020 1230 0.031
0.013 		12
13 19 26 1210 1212 1215 1220 1225 1330 0.026
0.008 		13
14 20 27 1310 1312 1315 1320 1325 14
15 21 28 1415 1420 1425 1530 15
16 22 29 1510 1512 1515 1520 1525 1630 1635 1640 16
18 24 32 1612 1615 1618 1620 1623 1625 1830 1835 1840 18
20 0.061
0.040 		30 40 5 1815 2020 2025 2030 2035 2040 0.037
0.016 		20
25 35 45 2015 2520 2525 2530 2535 2540 2550 0.032
0.011 		25
30 40 50 2515 3020 3025 3030 3035 3040 3050 30
31.5 0.075
0.050 		40 0.050
0.034 		50 3120 3130 3135 3140 0.046
0.021 		31.5
35 45 60 3520 3525 3530 3535 3540 3550 35
40 50 65 4020 4025 4030 4035 4040 4050 40
45 55 0.060
0.041 		70 4530 4535 4540 4550 4560 0.040
0.015 		45
50 60 75 5030 5035 5040 5050 5060 50
55 0.090
0.060 		65 80 5540 5560 0.055
0.025 		55
60 75 0.062
0.043 		90 7.5 6040 6050 6060 6080 0.053
0.023 		60
63 75 85 6367 63
65 80 95 6560 65
70 85 0.073
0.051 		105 7050 7080 0.046
0.016 		70
75 90 110 7560 75
80 100 120 10 8060 8080 80100 80
90 0.107
0.072 		110 0.076
0.054 		130 9060 9080 0.060
0.025 		90
100 120 150 10080 100100 100
120 140 0.088
0.063 		170 12080 120100 0.052
0.017 		120
130 0.125
0.085 		150 0.090
0.065 		180 13080 130100 0.068
0.028 		130
140 160 190 14080 140100 140
150 170 0.093
0.068 		200 150100 150120 0.065
0.025 		150
160 180 210 160100 160120 160

Produktintroduktion

Metrisk serie

JFB650 Metriskt oljefritt självsmörjande brons runt flänslager

ID-intervall: 10 mm - 120 mm | Fläns OD: Upp till 140 mm
250
N/mm²
Statisk belastningskapacitet
200
°C
Max drifttemp
0.16
μ
Dynamisk friktion
0.5
°
Feljusteringstolerans

Översikt över flänslager

JFB650-serien representerar en flänsad konfiguration av den självsmörjande bronslagerfamiljen, speciellt designad för applikationer som kräver axiell placeringskontroll förutom radiellt stöd. Lagret består av ett höghållfast CuSn8 bronssubstrat med solida grafit smörjmedelsinsatser placerade vid glidgränsytan. Den integrerade flänsytan eliminerar behovet av separata tryckbrickor eller låsringar, vilket minskar monteringsstegen och komponentinventeringen. Denna oljefria design fungerar utan yttre fett, vilket gör den lämplig för applikationer där smörjmedelsläckage eller förorening utgör driftsrisker. Den metriska dimensioneringen följer ISO 3547-2-standarderna, vilket tillåter direkt utbyte av konventionella flänsbussningar i befintliga sammansättningar.

Flänsspecifika fördelar

  • Inbyggd fläns ger axiell positionering utan extra hårdvara
  • Flänsytan innehåller smörjmedelsmönster för tryckbelastningshantering
  • Konstruktion i ett stycke eliminerar slitningskorrosion mellan separata komponenter
  • Flänstjockleken varierar från 2 mm till 5 mm beroende på seriestorlek
  • Avfasad flänskant förhindrar skador på huskanten vid presspassning

Fysiska specifikationer

Material CuSn8 brons med grafit
Densitet 8,2 g/cm³
Draghållfasthet 520 N/mm² minimum
Förlängning Minst 15 procent
Hårdhet 130-180 HB

Prestandadata efter belastningstillstånd

Kontinuerlig drift
Max belastning: 80 N/mm²
Maxhastighet: 0,4 m/s
Max PV: 1,2 N/mm²·m/s
Intermittent operation
Max belastning: 120 N/mm²
Maxhastighet: 0,8 m/s
Max PV: 1,8 N/mm²·m/s
Oscillerande rörelse
Max belastning: 150 N/mm²
Frekvens: upp till 50 cykler/min
Vinkel: ±45 grader
Låg hastighet tung last
Max belastning: 200 N/mm²
Hastighet: under 0,05 m/s
PV-gräns: 1,0 N/mm²·m/s

Målprogram för flänsad konfiguration

Hydrauliska cylinderändfästen Linjära ställdonets vridpunkter Ledledskopplingar Roterande ställdonstöd Positioneringsbordsguider Formklämningsenheter Pressmaskinlänkar Förpackning av revolverlager

Flänsrelaterade begränsningar

  • Flänsyta rekommenderas inte för kontinuerliga rena dragkrafter som överstiger 40 N/mm²
  • Flänsens ytterdiametertolerans: ISO h11 för standardkonfigurationer
  • Flänsens vinkelräthet mot hålets axel: 0,05 mm per 100 mm diameter
  • Husets försänkningsdjuptolerans: ±0,1 mm för korrekt flänssätning

Vanliga tekniska förfrågningar

Flänsorientering under installation
Installera med flänsytan i kontakt med husets försänkningsansats. Flänsen ger axiell fasthållning och bör vara vänd mot den primära tryckbelastningens riktning.
Smörjmedelsfördelning på flänsytan
Flänsglidytan innehåller smörjmedelsinsatser anordnade radiellt. Detta mönster ger smörjning för axiella rörelser eller tryckbelastningsförhållanden.
Kompatibilitet med roterande axlar
Lämplig för roterande, oscillerande och linjära rörelser. För kontinuerlig rotation, se till att axelhårdheten är minst 45 HRC och ytfinish Ra 0,4 mikrometer.
Tillgängliga flänsmonteringshål
Standardflänslager levereras utan bulthål. Flänsar med monteringshål tillgängliga för anpassade beställningar med krav på minsta kvantitet.

Standard metriska flänsbussningsmått

Innerdiameter mm Ytterdiameter mm Fläns Diameter mm Längd mm Flänstjocklek mm
10 14 22 10, 15, 20 2.0
12 18 28 10, 15, 20, 25 2.5
15 21 32 15, 20, 25, 30 2.5
20 28 42 20, 25, 30, 40 3.0
25 33 50 25, 30, 40, 50 3.0
30 40 58 30, 40, 50, 60 3.5
40 50 70 40, 50, 60, 70 4.0
50 62 85 50, 60, 70, 80 4.0
60 72 98 60, 70, 80, 100 4.5

Icke-standardiserade längder och flänsdiametrar tillgängliga för skräddarsydda beställningar. Kontakta teknisk försäljning för mått utanför standardsortimentet.

Installationsprocedur för flänsförsedda bussningar

01
Förberedelse av försänkning
Maskinhusets försänkning till djup lika med flänstjocklek plus 0,1 mm spel. Ytfinish Ra 3,2 mikrometer eller bättre.
02
Lead-in Chamfer
Applicera 1 mm x 15 graders avfasning på hushålets ingång för att styrbussningen under presspassning.
03
Tryck på Anpassa verktyg
Använd ett plant verktyg som kommer i kontakt med hela flänsytan. Tryck aldrig direkt på bussningens inre hål eller smörjmedelsområdet.
04
Verifiering av sittplatser
Kontrollera att flänsen sitter helt mot försänkningens ansats. Maximalt tillåtet gap på 0,05 mm.
